概述

       KYN28- -12型戶內金屬鎧裝中置移開式開關設備(以下簡稱開關柜)系三相交流50HZ的戶內成套配電裝置，用于接收和分配3-12千伏的網絡電能并對電路實行控制保護及監測。本產品繼電器小室面板上可安裝各種類型的微機型綜合繼電保護裝置，并可實現系統的智能化控制，具有遙控、遙測、遙信及遙調功能，通過帶有通信接口的CAN總線控制現場網絡。并具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置送電和防止誤入帶電間隔，即簡稱“五防”功能。該柜既能配用VS1 (即ZN63)、ZN12V真空斷路器，也可配置進口的VD4真空斷路器與VC系列真空接觸器。

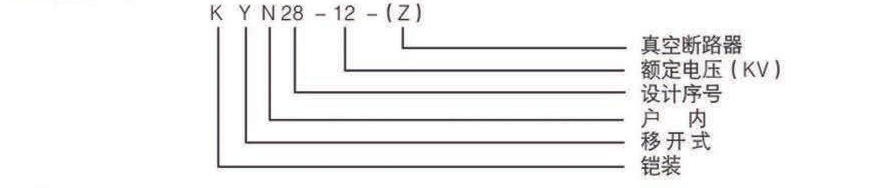

型號說明



使用環境

1、周圍空氣濕度: 上限+40C，下限-10°C;

2、海拔: 1000m;

3、濕度: 相對濕度:日平均值不大于95%，月平均值不大于90%;水蒸氣壓力:日平均不大于2 2KPa,月平均值不大于1.8KPa;當溫度驟降時可能出現凝露，伴隨污穢，本產品適用于以下比正常條件更嚴酷的兩種環境條件;

             (1)凝露不頻繁(每月平均不超過兩次)有輕度污穢;

             (2)一般不出現凝露(每年平均不超過兩次)有較嚴重污穢;

4、沒有火災、爆炸危險及嚴重污穢足以腐蝕金屬和破壞絕緣的氣體等惡劣場所;

5、沒有劇烈震動、顛簸及垂直傾斜度不超過8°的場所。注:

     1、允許在-30°C時儲運。

     2、當海拔超過1000m的地區，按JB/Z102《高壓電器使用海拔地區的技術要求》處理，當海拔不超過2000m時， 低壓輔助設備不需要采取任何措施。

     3、當實際使用條件與上述不同時，應由用戶和制造廠雙方協商。



符合標準

1、IEC- -298《戶內交流高壓開關柜訂貨技術條件》

2、GB3906《3~35KV交流金屬封閉開關設備》

3、DLT404《戶內交流高壓開關柜訂貨技術條件》

4、GB/T11022《高壓開關設備通 用技術條件》



技術數據

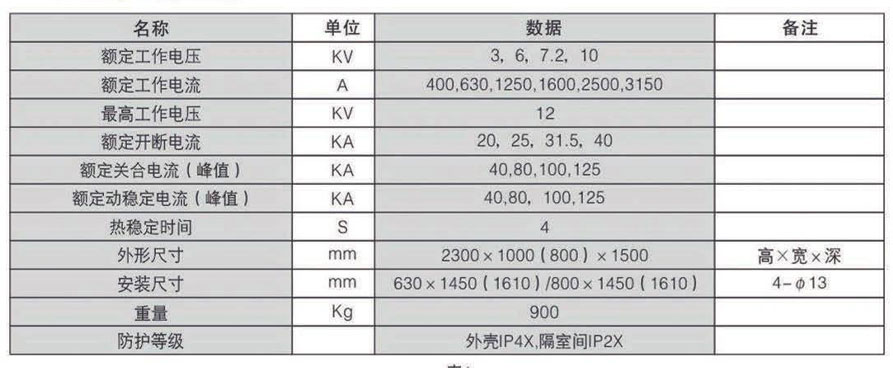

1、主要技術數據(見表1 )

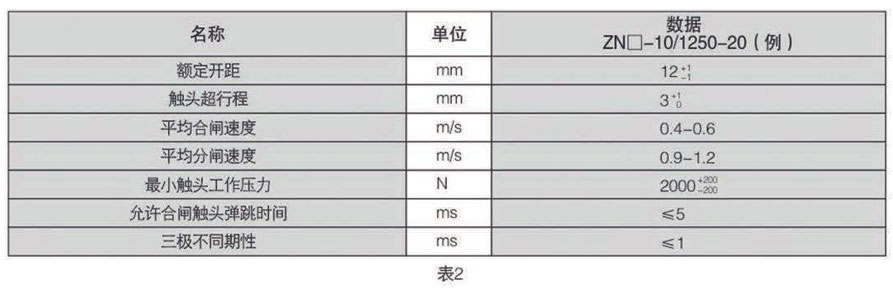

2、斷路器調整參數(見表2)

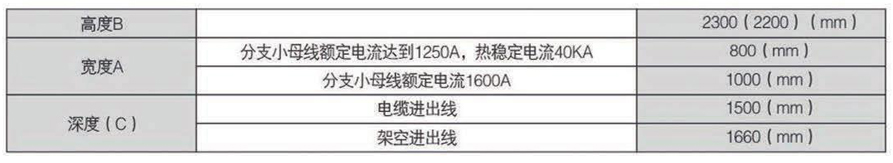

外形尺寸



主要特點

1、柜體結構采用敷鋁鋅板經CNC機床，使用多重折彎工藝加工之后栓接而成;

2、所有的操作均在柜門關閉狀態下進行;

3、防護等級高，可防止雜物和蟲害侵入;

4、簡單有效地“五防”閉鎖，防止誤操作;

5、可配用VS1及VD4型真空斷路器;

6、更換斷路器簡單，手車互換型好;

7、柜體可靠墻安裝、柜前維護，減少占地面積;

8、電纜室空間充裕、連接多根電纜;

9、斷路器室和電纜室可分別裝加熱器，防止凝露與腐蝕的發生。



典型應用案例

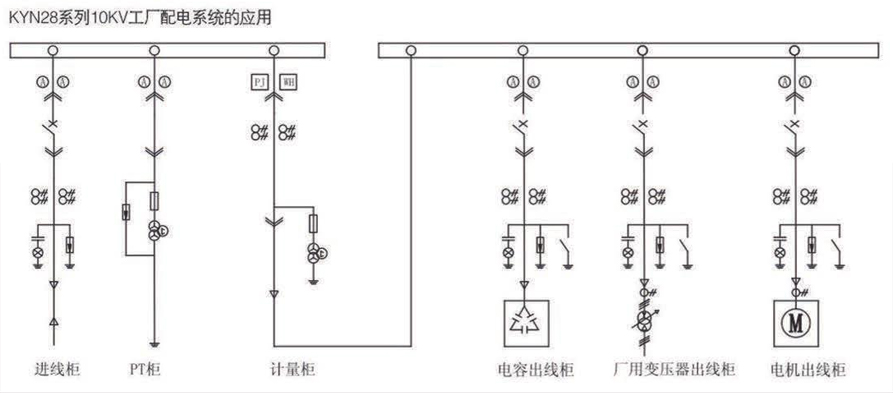

KYN28系列10KV工廠配電系統的應用



結構說明

      開關柜框架由角鋼焊接而成，面板及隔板均為薄鋼板。- -次器件和二次器件相互隔離各成系統。正面有門、操作面板和防誤機構，側面有防護板相隔。開關柜正面右上方是斷路器室門，右下方是電纜室門。中間隔板將開關柜內部分為上下兩部分。上部分有斷路器室。真空斷路器、隔離開關操作機構等在斷路器室內，電流互感器在中間隔板上;零序互感器等安裝在電纜室內，斷路器操作機構安裝在柜體正面左下方。二次儀表及器件安裝在儀表盤上和繼電器室內。

      上隔離開關關合與上”下門的開閉受控于程序鎖，當隔離開關關合時，上下門打不開;當上下門打開時，隔離開關合不上�？裳b配國產的ZN63A- -12系列及進口真空斷路器，適用性強，可靠性高。手車設工作、試驗位置，各位置均有定位和顯示裝置，安全可靠。高可靠的連鎖裝置，完全滿足“五防”要求。面門裝有觀察窗，可觀察室內元件工作狀態。

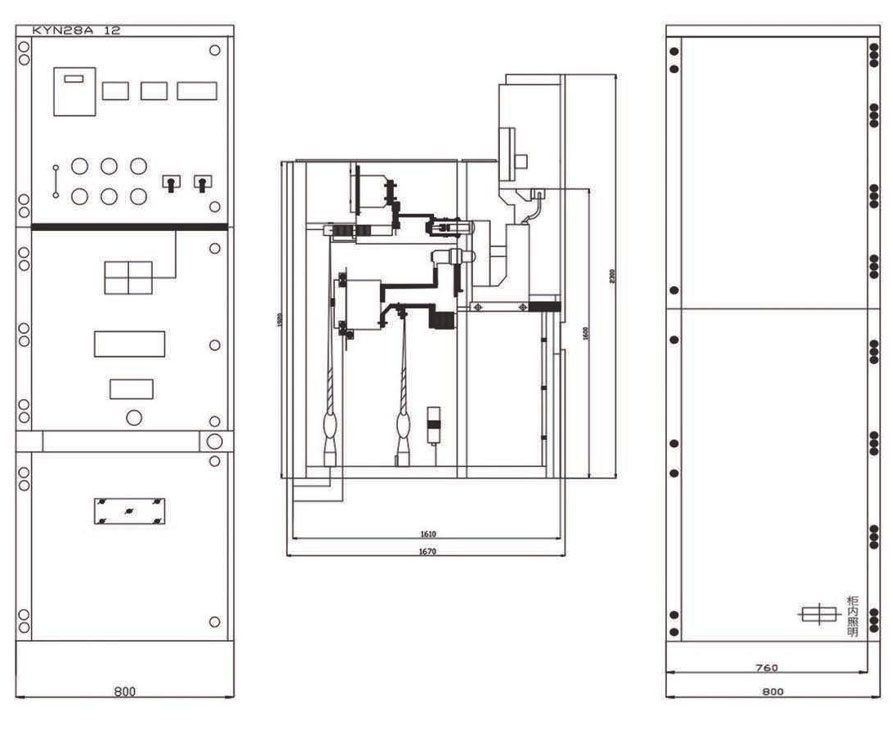

開關柜外形尺寸圖

手車

       手車骨架系用薄鋼板經CNC機床加工后經鉚、焊而成的。根據用途，手車可分為斷路器手車、電壓互感器手車、隔離手車、計量手車等，相同規格的手車能方便互換。手車在柜內有隔離位置、試驗位置和工作位置，以保證手車處于以上位置時不能隨便移動、而移動手車時必需解除聯鎖。

母線

        母線從一-個開關柜引至另一開關柜， 通過分支母線和靜觸頭盒固定。扁平的分支母線通過螺栓連接于靜觸頭盒和主母線，不需要任何其它的線夾或絕緣子聯接。當用戶和工程特殊需要時，母線排上的聯接螺栓可用絕緣端帽封裝。在母線穿越開關柜隔板時，用母線套管固定。如果出現內部故障電弧，能限制事故蔓延到鄰柜，并能保障母線的機械強度。繼電器儀表室繼電器儀表室用于安裝各類繼電器、儀表、信號指示、操作開關等元器件。此外可根據用戶要求在儀表室頂部增加小母線室，可敷設十六路控制小母線。

泄壓裝置

       在手車室、母線室、電纜室的上方設有泄壓裝置，當斷路器或主母線、電纜室內發生內部故障電弧時，伴隨電弧的出現，開關柜內部氣壓上升，達到- -定的壓力后，頂部裝置的壓力釋放金屬板將被自動打開，釋放壓力和排泄氣體，以確保操作人員和開關柜安全。

鎖扣結構

       中門與柜體之間的聯鎖采用鎖扣結構，并配以提升機構，使中門開啟更為方便，當中門處于關閉狀態時，其與柜體的連

接強度更好，增強了有效抗擊內部燃弧故障的能力。

開關柜的安裝

1、開關柜的安裝尺寸與基礎安裝尺寸見下圖。

2、柜體單列時，柜前走廊以2.5米為宜。雙列布工時，柜前操作走廊以3米為宜。

3、按工程需要與圖紙標明，將開關柜連至他們特定的位置，如果一排較長的開關柜排列(為10臺以上)，拼柜工作應從中部開始。

4、當開關柜已完全組合(拼接)好時，可用M12地腳螺栓將其與基礎構架相聯或用電焊與基礎焊牢。

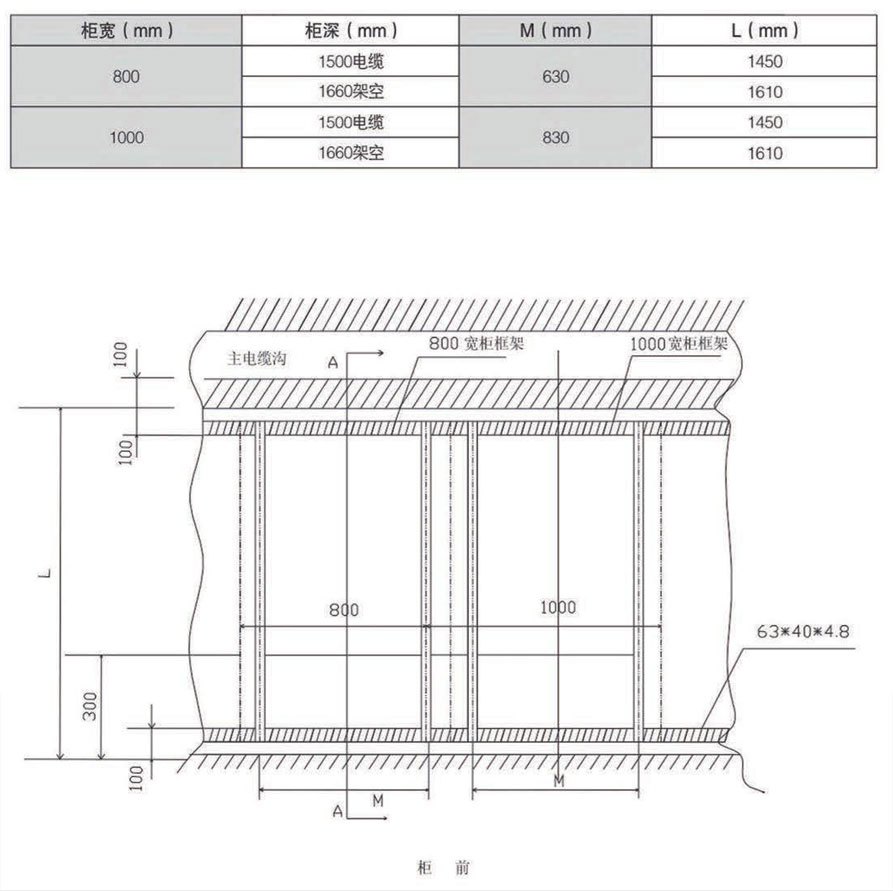

開關柜安裝基礎示意圖



運輸與存放

開關柜在運輸與存放過程中注意以下幾點:

1、不許傾翻、倒置和遭受劇烈震動、防止靠近火源;

2、應防止淋雨以免產品受潮;

3、不得隨意拆卸產品及零部件。



維護和檢修

1、應保持配電間及柜體的干燥，清潔無雜物;

2、真空斷路器每操作1000次或隔六個月必須檢查一次，觀察超行程量，出現問題及時調整;

3、操作機構等器件活動部位應有干凈的潤滑油;斷路器如短路跳閘必須對主觸頭進行性能檢查檢測后方可投入使用;

4、開關柜運行參數不得超過銘牌指定值;

5、正常情況下真空斷路器開合時發出藍色光或白色光，如發出黃色光表明真空稍有泄漏，如發出紅色光表明真空泄漏嚴重禁止使用。



文件、資料

產品成套提供下列文件:

1、產品合格證;

2、產品裝箱單;

3、產品出廠試驗報告;

4、產品使用說明書;

5、設備清單;

6、二次接線圖;

7、出廠產品按供貨目錄及設備表供應;

8、 中置手車操作搖把，接地開關操作手柄及中置手車轉運車(合同臺量10臺以下，每5臺配- -套， 超過10臺，每增加10臺，加1套)。



訂貨須知

訂貨時用戶須提供下列資料:

1、主接線方案圖;

2、二次回路接線原理圖，端子排列圖，如端子無排列圖時，按制造廠規定;

3、開關柜內的電器元件的型號、規格、數量。
