鋼鐵、石油化工、冶金、煤炭以及印染等行業的負荷在工作過程中產生大量諧波，對電力系統;造成嚴重的污染，影響供電質量。無源濾波補償裝置可就地吸收諧波源產生的諧波電流，是抑制諧波污染的-種有效措施。無源濾波補償裝置主要由濾波電容器、濾波電抗器和無感電阻適當?shù)慕M合而成，運行中與諧波源并聯，起到濾波作用并兼顧無功補償和調壓的效果。

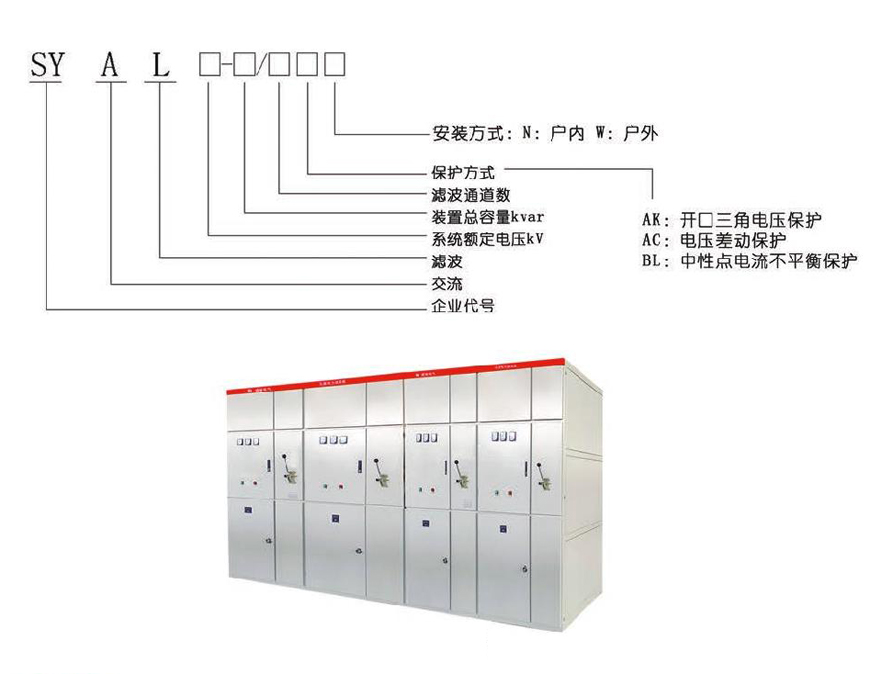

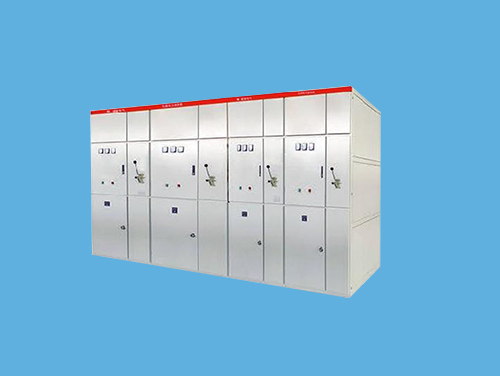

型號說明及圖片
性能指標
>電壓畸變率:限制在GB/T14549-93《公用電網諧波》標準規定值以內
>諧波電流:小于GB/T14549-93《公用電網諧波》標準規定值
>諧波濾除率: 65% ~ 70%
>功率因數: >0. 95
>保護功能:裝置設計有相應的二:次保護及信號設施。主要有:限時速斷、過流、過壓、失壓、中性點不平衡電流、電壓等保護，單臺電容器裝有外熔斷器，具有熔斷保護
>其它器件:接地刀閘、放電線圈、避雷器等安全保護裝置。隔離開關帶有機械聯鎖裝置，熔斷器和放電元件均有指示
工作條件
>系統電壓:6kV~35kV
>環境溫度:- 25C~ +40C
>空氣相對濕度:<90%
>海拔高度:不超過2000米
>環境條件:安裝場所應無有害塵埃及腐蝕金屬和破壞絕緣的氣體及其它爆炸性物質
>電壓波動范圍:-10 %~+10%
>電源頻率變化:<1%
>安裝位置:安裝時與地平垂直面的傾斜度不超過5。
>安裝地點:戶內或戶外
裝置特點
>成套性強:整套裝置包含斷路器、隔離開關、濾波電容器、濾波電抗器、放電線圈、避雷器和噴逐式熔斷器等;圍欄式結構或柜式結構。
>裝置小型化:為運輸方便和減小占地面積，成套裝置結構緊湊，布局合理，充分考慮了安裝和運行維護的簡單和直觀。
>靈活性強:可以滿足城市電網、農村電網和重工業負荷對電能質量的不同要求，可以同時補償無功，提高系統電壓，改善電壓畸變率。
>適應性強:我國幅員遼闊，南北方、寒熱帶和高海拔等區域氣候條件差異大，成套裝置的不同設計充分滿足了其在不同氣候條件下的可靠運行。
操作注意事項
>投入時先投入低次濾波通道， 再投入高次濾波通道
>切除時先切除高次濾波通道，再切除低次濾波通道
